产品说明：

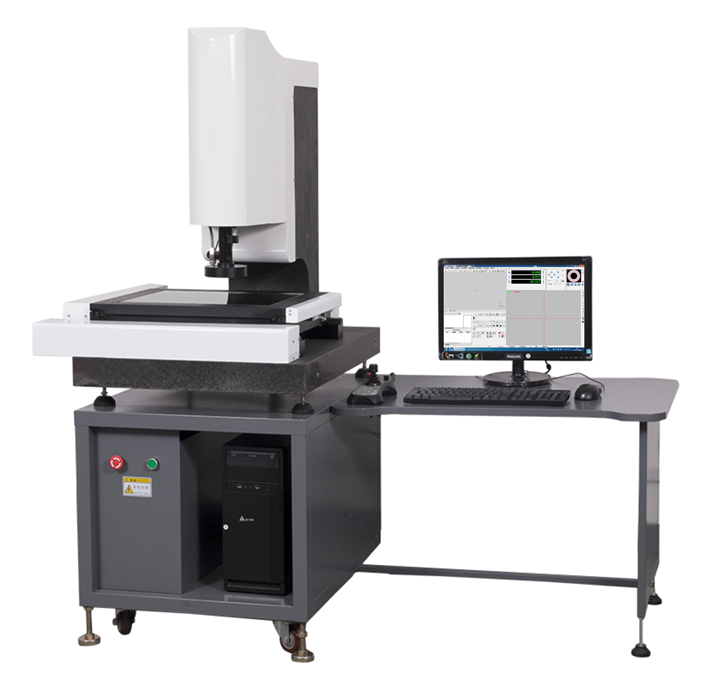

二次元影像测量仪是针对五金加工行业零部件尺寸控制的检测设备。具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本二次元测量要求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出DXF文档做CAD设计，仪器采用定格定倍手动变倍镜头，可在经济实惠的条件下实现较大工件各种复杂表面的精确测量
技术参数：
二次元特性：
利用光学原理，非接触试测量；
适用以二坐标测量为目的的一切领域；
是小、薄、软、零部件的最佳测量解决方案；
可对点、线、圆、角度、等元素实现精准测量；
并具有强大报表输出功能、优质、经济、实用;
硬件、主要特点：
精密传动装备设计，实现快速移动。
高精密大理石底座，立柱框架稳定可靠。
精密P级直线导轨及V型导轨，拥有极高的直线性,
保证机器精度及使用寿命。
日本索尼彩色CCD，拥有更高清测量画面。
轮廓光、表面光、同轴光（选配）灵活照明，清晰度高，测量精准无比。
贵阳新天精密光学尺0.0005mm，每0.5微米至关重要。
技术参数：
型 号 | DL2010 | DL3020 | DL4030 | DL5040 | |
行 程（mm） | 200*100*200 | 300*200*200 | 400*300*200 | 500 *400*200 | |
外形尺寸(mm) | 525*677*9080 | 625*777*1080 | 725*877*1180 | 825*1077*1280 | |
工作台大小mm | 360*260 | 460*360 | 560*460 | 660*560 | |
重 量(kg) | 220 kg | 280 kg | 350 kg | 420 kg | |
承 重(kg) | 20 kg | 20 kg | 20 kg | 20 kg | |
测量精度(um) | XY（2.5 + L / 200）μm | ||||
光栅尺分辨率 | 0.0005mm | ||||
导 轨 | 台湾上银 P级 | ||||
摄像机 | 美国TEO彩色工业级高清CCD | ||||
光源 | 轮廓光 | 白色LED，亮度连续可调 | |||
表面光 | 白色LED，亮度连续可调 | ||||
光学镜头 | 手动连续变倍及电子卡位镜头（选配） | ||||
放大倍率*** | 光学放大倍率：0.7-4.5倍 影像放大倍率：30-225倍 | ||||
工作距离 | 90 mm | ||||
软 件 | DL测量软件（DL手动版） | ||||
运动控制 | 手动控制 | ||||
工作环境 | 温度20℃±5℃ 温度变化﹤2℃/hr 湿度30-80% | ||||
振动﹤0.002g 低于15Hz | |||||
电 源 | 220 V ± 10% ，50 Hz （用电设备要求接地可靠：接地电阻小于4欧姆） | ||||
